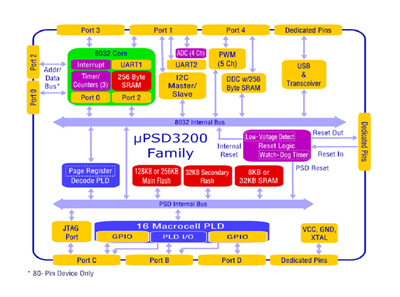

- 标准8032 MCU内核
3个16位定时器；2个外部中断
- 两片Flash存储器
- 128K字节或256K字节主Flash存储器
- 32K字节次Flash存储器
- 采用IAP技术：用户可以灵活使用/PSEN指向，并可实现128K字节或256k字节主Flash存储器远程程序的读/写更新
- 采用IAP技术：32k字节次Flash存储器分为几个扇区，便于用软件来模拟EEPROM以代替外部EEPROM，次Flash存储器容量足以应付实现复杂的通讯协议比如USB协议的在应用编程。
- 可选后备电池的大容量SRAM：如用户使用RTOS操作系统，8K字节SRAM完全能满足高级语言通讯缓冲器和堆栈所需的空间要求
- USB接口仅对μPSD3234A-40U6
- 两个异步通讯口
- 可编程的地址译码DPLD为所有存储器提供灵活的地址映射
- 每个Flash和SRAM扇区都可设置为任意地址范围
- 内置页寄存器打破了8032只有64k字节地址空间的限制
- 特殊寄存器(VM)能灵活的转换不同的Flash存储器块；并为8032微控制器的程序空间、数据空间提供IAP在线编程技术
- 可编程逻辑CPLD带有16个宏单元的3000门，供用户灵活使用
- 为外围器件的连接提供I2C接口：可以工作在主从两种方式
- 五个脉宽调制PWM 通道：4个8位?脉宽调制单元；1个16位脉宽调制单元
- 4路8位ADC（32XX）；8路10位ADC（33XX）
- 独立的显示数据通道(DDC)：提供给监视器放映机和电视设备使用；适用于视频电子标准协会VESA 的标准DDC1和DDC2B；取消外部的DDC PROM
- 6个I/O口提供50多个I/O引脚（80 PIN MCU）
- 监控功能：低电压或看门狗时钟输出产生复位去掉外部监控芯片； 通过引脚复位
- 通过JTAG在系统编程(ISP):在10-25秒内编程整块芯片不需要8032参与过程；提高生产效率产品测试更容易有效控制库存;去掉芯片插座和预编程部分;使用GX-μPSDFASHLINK电缆和PC机编程
- 加密安全技术：PSOC技术内置MCU和CPLD及FLASH，可编程的加密位防止非法拷贝或芯片
- 零功耗技术：在输入发生改变的间隙存储器和PLD自动降到静态电流
- 封装：52-脚TQFP封装；80-脚TQFP封装允许通过8032地址/数据/控制信号连接外围设备
|
| |
|
|
