GX-SOC/SOPC-Dev-Lab Platform培养的目标
     我们培养的学生（人才）是不但要具备系统设计的能力和对新系统新模块组合方式的创新能力，还能够与当今国外最先进的全新嵌入式设计思想相接轨。所以，创新开发实验平台应该具有丰富的外围模块，如果能够通过我们已有的经验，建立尽可能多的“积木”，让初学SOC/SOPC技术的学生，能够充分发挥系统搭建和系统设计的长处，不为繁缛的细节所累，这样才是真正符合SOC/SOPC系统设计的原意和初衷，才能让学生通过实验学习逐步进入到具备创新开发设计能力的境界，而不是总停留在根据实验报告，搭线、写报告这样一个最初级的能力水平线上。革新希望通过实验平台，使众多莘莘学子能亲身感受、熟悉SOPC的独到魅力，帮助他们毕业后在工作岗位上能够发挥所长，并为SOPC设计人才的培育尽一分心力。

GX-SOC/SOPC-Dev-Lab Platform适用专业范围
     适合IC集成电路、 IP CORE设计验证和应用、图像/通讯创新开发设计……适用于计算机和电科类等专业本科生、研究生、博士生及全国相关各科研院所，如计算机科学、微电子、通信、信息技术与仪器仪表、电子工程、机电一体化、自动化等相关专业。
     GX-SOC/SOPC-Dev-Lab Platform不仅是全国高校本科生、研究生年度竞赛的最理想的良师益友，也是各科研院所成功开发特色新产品的最佳选择。

GX-SOC/SOPC-EP2C35-M672专业级创新开发实验平台简介:
     SOPC(片上可编程系统)：传统简单的EDA设计技术已经很难满足系统化、网络化、高速度、低功耗、多媒体等实际需求，SOPC灵活、高效、设计可重用，它将处理器、存储器、外设接口和多层次用户电路等系统设计需要的功能模块设计集成到一个芯片上。从简单用户电路到多处理器系统，从IP Core设计到系统设计应用，从嵌入应用到创新设计，SOPC都将是未来的发展方向。目前已广泛渗透到单片机、ARM、DSP、IC设计、软件无线电等应用领域。
    革新科技最新推出的创新开发实验平台性能卓越，采用ALTERA公司Cyclone II系列160万门以上FPGA处理器，先进的模块化设计、丰富的人机交互方式使得平台具有无与伦比的灵活性。从IP Core创新设计到系统设计，可真正让用户实现软硬件协同设计和创新，给用户更为广阔的自由空间，充分发挥创造力和想象力，完成系统的仿真和验证、优化设计，实现高性能的系统功能，实现知识产权保护与增值。实验平台包含基础实验、综合实验、创新实验，满足各高等院校、科研院所等各类需求。
    开发工程师可以使用VHDL语言、Verilog HDL语言、原理图输入等多种方式，利用Altera公司提供的QuartusII及Nios软件进行编译、下载，并通过EDA/SOPC开发实验平台进行结果验证。开发实验平台提供多种人机交互方式：固定模块，灵活互连。如键盘阵列、按键、拨挡开关输入；七段码管、大屏幕TFT彩色LCD显示；串口通信；VGA接口、PS2接口、USB接口、Ethernet、CF卡、SD卡、CAN总线接口等，通过MODULE选择开关，利用Altera公司提供的一些IP资源和Nios 32位处理器，用户可以在该开发实验平台上完成不同的SOPC设计。

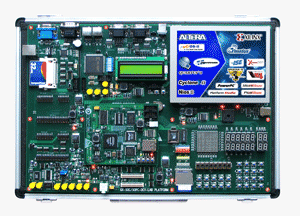

GX-SOC/SOPC-Dev-Lab Platform 开发实验平台简介：

(查看:平台结构示意图)

• 通过开发实验平台所提供的JTAG（ALTERA/XILINX）或AS（ALTERA）接口即可完成核心板设计的调试与程序固化
• 1个数字时钟源，提供100MHz、75MHz、50MHz 、48MHz、24 MHz 、12MHz、1MHz、100KHz、10KHz、1KHz、100Hz、10Hz、2Hz和1Hz等多个时钟
• 两个串行接口：一个用于SOPC开发通信与调试，另一个可完成多功能通信（配备如：RS232/485/422/ IRDA红外等）
• 1个VGA接口（模拟RGB输出）
• 2个PS2接口，可以接键盘与鼠标
• 2个USB 接口，一个可实现USB1.1协议转换，另一个可完成ALTERA USB-Blaster 的下载与调试
• 1个Ethernet 10M/100M高速接口，芯片为INTEL LTX971A，实现TCP/IP协议转换
• 1路CAN总线接口
• 音频CODEC模块（立体声双通道输出）
• 1路8位高速串行SPI 总线ADC接口,速度为1Msps（可选配10位/12位）
• 2路8位高速串行SPI 总线DAC接口,时钟速度为30Msps（可选配10位/12位）
• 1路8位高速并行总线ADC接口,速度为20Msps（可选配8位高速并行总线ADC ，速度为75Msps）
• 1路8位高速并行总线DAC接口, 速度为1.2us （可选配2路8位高速并行总线DAC接口, 速度为1.2us ）
• I2C E2PROM，型号为AT24C02N
• I2C RTC实时时钟芯片，具有时钟掉电保护、电池在线式充电功能
• LCD (2X16) 字符型液晶接口与模块
• 640x480 TFT彩色液晶LCD显示屏接口（显示屏选配）或240x128或128X64 STN 单色LCD显示屏接口
• 16个LED显示
• 8个拨挡开关输入
• 10个按键输入
• 1个4X4键盘阵列或3X4 键盘阵列
• 2个复位按钮
• 16个七段码管显示
• 16x16矩阵led显示模块
• 1路蜂鸣器
• 存储器模块提供512KB的SRAM（可选配1MB SRAM）和1MB 的FLASH ROM(可选配2MB 的FLASH ROM)
• 1个CompactFlash 卡接口
• 1个SD卡接口
• 精心设计4个100PIN高速板对板接插件接口，速度大于1Gb/秒，确保各厂家今后几年内推出的超高速FPGA核心板稳定、可靠运行
• 精心设计2个64PIN 32位PCI标准总线PMC高速接接口，速度确保660MHz，供创新开发设计之用
• 精心设计2组与Altera 公司高档次开发板相兼容的扩展接口，且带宽速度更宽、性能更高，完全满足各高等院校参加竞赛时创新开发的要求，如设计DSP子功能板、ARM子功能板、特色8/16位单片机子功能板、语音子功能板、视频子功能板、各种USB接口子功能板、千兆以太网子功能板、GPRS子功能板、RF卡功能板……
• 精心设计板级及芯片级降噪声电路、保护电路，以接近0延时设计特点为宗旨，确保板级及芯片级所有电路高安全、高可靠、高稳定地运行
• 10路电源输出(均带过流、过压保护)
  平台数字电路电源：VCC5V(5A); VCC3V3(5A);
  PCI电源：VCC12VP(5A); VCC-12VP;
  核心板电源：VCC12VP(5A); VCC5VF(5A);
  LCD显示屏：VCC5VT(3A); VCC12VT(3A);
  模拟电路电源：VCC5VA(3A); VCC-5VA; VCC3V3A(1.5A)

GX-SOPC-EP2C35-M672 Cyclone II版Nios核心开发板模块简介

：

• Nios II系列嵌入式处理器
• Nios II开发工具，包括：
  • Nios II集成开发环境（IDE）和调试器
  • GNU工具
  • Nios II指令集仿真器（ISS）
• 带有开发许可的Micro uC/OS II实时操作系统及uClinux Boot
• LightweightIP TCP/IP堆栈
• Quartus II 设计软件，包括SOPC Builder系统开发工具
  • 一年许可
  • 仅用于Windows平台
• 标准微处理器外设库
• Cyclone II版Nios开发板
  • 采用12层板工业级标准精心设计
  • Cyclone II EP2C35F672 器件
  • MAX EPM7256 CPLD配置控制逻辑
  • 8Mb 同步 SSRAM ，速度为167MHz（可选配为250MHz）
  • 128Mb DDR SDRAM ，速度为333MHz
  • 128Mb Flash闪存
  • EPCS16 串行配置器件16 Mb（可选配EPCS64-64Mb）
  • 10/100以太网物理层/介质访问控制（PHY/MAC）
  • 以太网连接器（RJ-45）
  • 4个扩展/原型插座（4×100个可用用户I/O引脚、超高速BTB插口（速度> 1Gb/秒））
  • 提供FPGA与CPLD配置的方案及独立的1个JTAG 接口、1个AS接口
  • 4个按键式开关
  • 7个LED 指示灯
  • 上电复位电路
  • 提供高可靠、高稳定的板级及芯片级电压：如FPGA VCCINT/VCCIO、DDRVCC……
  • GX-SOPC-EP2C35-M672 Cyclone II版Nios核心开发板模块，面向国内外开发型用户，可独立/或用户量身定制底板灵活使用。
• 电缆和附件
  • ByteBlasterII下载电缆
  • 12V 电源
  • 国际标准电源线
  • 以太网（RJ45）电缆
  • 以太网交叉适配器
• 应用于Cyclone II版Nios II开发板的多个硬件和软件参考设计。
• Nios II处理器相关工具升级的一年订购（此订购不包括Quartus II软件升级。Altera软件订购包括Quartus II设计软件）。
• 用于开发Altera FPGA和HardCopy结构化ASIC的Nios II开发套件无需许可，也没有版税。

GX-SOPC-EP1C20-M400 Cyclone版NiosII核心开发板模块简介：

(核心板价格:6800元)

• Nios II系列嵌入式处理器
• Nios II开发工具，包括：
  • Nios II集成开发环境（IDE）和调试器
  • GNU工具
  • Nios II指令集仿真器（ISS）
• 带有开发许可的Micro uC/OS-II实时操作系统及uClinux Boot
• LightweightIP TCP/IP堆栈
• Quartus® II 设计软件，包括SOPC Builder系统开发工具
  • 一年许可
  • 仅用于Windows平台
• 标准微处理器外设库
• Cyclone 版NiosII开发板
  • 采用8层板工业级标准精心设计
  • Cyclone EP1C20F400（可选配EP1C4F400） 器件
  • MAX EPM7128 CPLD配置控制逻辑
  • 2片8Mb SRAM ，速度为100MHz（可选配为125MHz）
  • 128Mb SDRAM ，速度为143MHz（可选配为166MHz）
  • 64Mb Flash闪存
  • EPCS4 串行配置器件 (4 Mb)
  • 10/100以太网物理层/介质访问控制（PHY/MAC）
  • 以太网连接器（RJ-45）
  • 4个扩展/原型插座（4×100个可用用户I/O引脚、超高速BTB插口（速度> 1Gb/秒）），可选配扩展板或根据用户定制构成各种功能应用的开发板
  • 提供FPGA与CPLD配置的方案及独立的1个JTAG 接口、1个AS接口
  • 4个按键式开关
  • 5个LED 指示灯
  • 上电复位电路
  • 提供高可靠、高稳定的板级及芯片级电压：如FPGA VCCINT/VCCIO……
  • GX-SOPC-EP1C20-M400 Cyclone版NiosII核心开发板模块，面向国内外开发型用户，可独立/或用户量身定制底板灵活使用。
• 电缆和附件
  • ByteBlasterII下载电缆
  • 12V 电源
  • 国际标准电源线
  • 以太网（RJ45）电缆
  • 以太网交叉适配器
• 应用于Cyclone版Nios II开发板的多个硬件和软件参考设计
• Nios II处理器相关工具升级的一年订购（此订购不包括Quartus II软件升级。Altera软件订购包括Quartus II设计软件）
• 用于开发Altera FPGA和HardCopy结构化ASIC的Nios II开发套件无需许可，也没有版税

GX-SOPC-EP1C12-M324 Cyclone版NiosII核心开发板模块简介： (核心板价格:4980元)

• Nios II系列嵌入式处理器
• Nios II开发工具，包括：
  • Nios II集成开发环境（IDE）和调试器
  • GNU工具
  • Nios II指令集仿真器（ISS）
• 带有开发许可的MicrouC/OS II实时操作系统及uCLinux Boot
• LightweightIP TCP/IP堆栈
• Quartus II 设计软件，包括SOPC Builder系统开发工具
  • 一年许可
  • 仅用于Windows平台
• 标准微处理器外设库
• Cyclone 版NiosII开发板
  • 采用6层板工业级标准精心设计
  • Cyclone II EP1C12F324（可选配EP1C4F324） 器件
  • 2片8Mb SRAM，速度为100MHz（可选配为125MHz）
  • 128Mb SDRAM，速度为143MHz（可选配为166MHz）
  • 64Mb Flash闪存
  • EPCS4 串行配置器件 (4Mb)
  • 10/100以太网物理层/介质访问控制（PHY/MAC）
  • 以太网连接器（RJ-45）
  • 4个扩展/原型插座（4×100个可用用户I/O引脚、超高速BTB插口（速度> 1Gb/秒）），可选配扩展板或根据用户定制构成各种功能应用的开发板
  • 1个独立的FPGA JTAG/AS接口连接器
  • 2个按键式开关
  • 4个LED 指示灯
  • 上电复位电路
  • 提供高可靠、高稳定的板级及芯片级电压：如FPGA VCCINT/VCCIO……
  • GX-SOPC-EP1C12-M324 Cyclone版NiosII核心开发板模块，面向国内外开发型用户，可独立或用户量身定制底板灵活使用
• 电缆和附件
  • ByteBlasterII下载电缆
  • 12V 电源
  • 国际标准电源线
  • 以太网（RJ45）电缆
  • 以太网交叉适配器
• 应用于Cyclone版Nios II开发板的多个硬件和软件参考设计
• Nios II处理器相关工具升级的一年订购（此订购不包括Quartus II软件升级。Altera软件订购包括Quartus II设计软件）
• 用于开发Altera FPGA和HardCopy结构化ASIC的Nios II开发套件无需许可，也没有版税

实验内容
第一部分:EDA基础/综合实验篇
    实验一 简单组合逻辑设计
    实验二 设计基本触发器
    实验三 矩阵键盘扫描设计
    实验四 译码扫描显示电路VHDL输入设计
    实验五 七人表决器
    实验六 格雷码变换
    实验七 BCD码加法器
    实验八 四位全加器
    实验九 四人抢答器
    实验十 设计74LS169计数器功能模块
    实验十一 正负脉宽数控调制信号发生器
    实验十二 步长可变的加减计数器
    实验十三 可控脉冲发生器
    实验十四 数字秒表
    实验十五 多功能数字钟
    实验十六 交通灯控制器
    实验十七 八位硬件加法器VHDL设计
    实验十八 八位超前进位加法器
    实验十九 四位并行乘法器
    实验二十 四位并行流水乘法器
    实验二十一 采用流水线技术设计高速数字相关器
    实验二十二 线性反馈移位寄存器（LFSR）设计
    实验二十三 直接数字综合（DDS）电路设计
    实验二十四 PS/2键盘输入接口串行协议的实现
    实验二十五 PS/2鼠标输入接口的实现
    实验二十六 VGA显示器彩条信号发生器
    实验二十七 设计一个16X16点阵发光管扫描显示电路
    实验二十八 数字锁相环设计


实验二十九 序列检测器
    实验三十 密码锁
    实验三十一 FIR数字滤波器设计
    实验三十二 出租车计费器
    实验三十三 通用异步收发器（UART）设计
    实验三十四 正弦信号发生器
    实验三十五 分频器设计
    实验三十六 频率计设计
    实验三十七 嵌入式逻辑分析仪的使用
    ……
第二部分:SOPC基础／综合实验篇
    实验一 Hello world实验
    实验二 循环点亮LED实验
    实验三 定时器中断实验
    实验四 串口通信实验
    实验五 自定义外设和自定义指令的运用
    实验六 FLASH/SRAM测试实验
    实验七 十六进制按键与数码显示管的配合实验
    实验八 计数显示实验
    实验九 可调节数字钟设计实验
    实验十 实验仪模块测试实验
    实验十一 系统性能测量实验
    实验十二 文件读写实验
    实验十三 CF卡测试实验

    实验十四 I2C总线通信实验




实验十五 SPI串行总线控制A/D和D/A转换实验
    ……
第三部分：SOPC创新提高型实验篇（选配扩展模块及验证算法包）
    IP Core设计实验
    uC/OS II实时多任务操作实验
    uClinux操作系统实验
    DSP系统设计实验
    ………

 GX-SOC/SOPC-CIDE Platform选配资源

• GX-SOPC-EP3C80-FBGA484 FPGA核心开发板
• GX-SOPC-EP3C55-FBGA484 FPGA核心开发板
• GX-SOPC-EP3C40-FBGA484 FPGA核心开发板
• GX-SOPC-EP3C16-FBGA484 FPGA核心开发板
• GX-SOPC-EP3C25-M240 FPGA核心开发板
• GX-SOPC-EP3C16-M240 FPGA核心开发板
• GX-SOPC-EP2C50-FBGA484 FPGA核心开发板
• GX-SOPC-EP2C35-FBGA484 FPGA核心开发板
• GX-SOPC-EP2C20-FBGA484 FPGA核心开发板
• GX-SOPC-EP2C15A-FBGA484 FPGA核心开发板
• GX-SOPC-EP2C20-M240 FPGA核心开发板
• GX-SOPC-EP2C8-M208 FPGA核心开发板
• GX-SOPC-EP2C5-M208 FPGA核心开发板
• GX-SOPC-EP1C12-PQ240-M240 FPGA核心开发板
• GX-SOPC-EP1C6-PQ240-M240 FPGA核心开发板
• GX-EDA-MAXII-EPM1270/G-TQ144 FPGA核心开发板
• GX-EDA-MAXII-EPM570/G-TQ144 FPGA核心开发板
• GX-EDA-MAX-EPM3256A-TQ144 FPGA核心开发板
• GX-EDA-MAX-EPM3128A-TQ144 FPGA核心开发板
• GX-SOC-SPARTAN-3E-XC3S500E-M208 SOC核心开发板
• GX-SOC-SPARTAN-3E-XC3S250E-M208 SOC核心开发板
• GX-SOC-SPARTAN-3-XC3S400-M208 SOC核心开发板
• GX-SOC-SPARTAN-3-XC3S200-M208 SOC核心开发板
• GX-SOPC-EDA-EP2C5-STARTER-EDK  SOC开发教学套件
• GX-SOPC-EDA-EP2C8-STARTER-EDK  SOC开发教学套件
• GX-SOPC-EDA-EP3C5-STARTER-EDK  SOC开发教学套件
• GX-SOPC-EDA-EP3C10-STARTER-EDK SOC开发教学套件
• GX-SOC/SOPC-CIDE综合创新开发实验平台
• GX-SOPC-EP2C50-CIDE综合创新开发实验平台
• GX-SOPC-EP2C35-CIDE综合创新开发实验平台
• GX-SOPC-EP2C20-CIDE综合创新开发实验平台
• GX-SOPC-EP2C15A-CIDE综合创新开发实验平台
• GX-SOPC-EP1C12-CIDE综合创新开发实验平台
• GX-SOPC-EP1C6-CIDE综合创新开发实验平台
• GX-SOPC-EP2C8-CIDE综合创新开发实验平台
• GX-SOPC-EP2C5-CIDE综合创新开发实验平台
• USB-Blaster下载/仿真/调试器 (与ALTERA100%兼容)
• XILINX Plateform Cable USB下载线 (与XILINX完全兼容)
• GX-TFT080-LCD-Module液晶屏模块(带触摸屏）
• GX-STN040-LCD-Module液晶屏模块
• GX-TFT035-LCD-Module液晶屏模块
