简介

最多可让16个RS232串口设备联网

    NPort 5610系列提供简单方便的联网方式，不但可以保证现有的硬件资源，更确保未来网络的扩充可能性。通过简单的设置，就可以将现有的串口设备立即联网。再者 NPort 5610可以在串口和以太网络界面之间轻易的执行双向数据传输。使用NPort 5610，让您可以达到同时集中管理串口设备，和于网络中分散管理主机的目的。

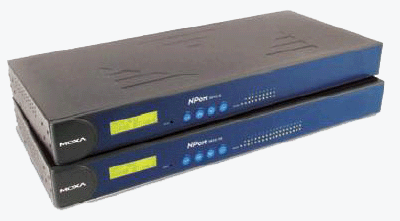

19寸机架式设备联网服务器

    NPort 5610具有专业的外壳设计，除了前面板上有所有的串口的Tx/Rx 状态LED显示，后面板上则有8/16口RS-232 RJ45接线口。这项特点让NPort 5610适用于标准19寸机架安装，简化了操作，维护，和管理的工作。

Real COM/TTY端口

    在安装完随机所带的NPort 5610的real COM/tty驱动程序后，NPort 5610上的串口会被Windows操作系统视为Real COM端口，或被Linux操作系统视为tty端口。NPort系列提供基本的传输/接收数据功能，以及RTS，CTS，DTR，DSR，和 DSD等控制信号功能。

LED 显示器

    连接头上的系统LED、串口Tx/Rx LED、以及以太网络LED显示器让现场工程师能够快速的分析问题所在，并且让监控的动作变的简单、轻松。NPort 5610的LED显示器不仅能够显示目前系统和网络的状态，也能协助现场工程师监控所连接串口设备的状态。

特点

• 简单易用的LCM（Liquid Crystal Module）显示操作界面，可用于设置IP地址
• 标准19寸机架式安装
• 自动检测10/100Mbps Ethernet界面
• 16/8个RS-232串口
• 所有端口皆有突波保护功能（15KV ESD）
• 支持TCP Server，TCP Client，UDP，和Real COM模模式
• 支持web与telnet console
• 支持SNMP MIB-II网管功能

规格

LAN

• 以太网：10/100 Mbps, RJ45
• 保护：内嵌的1.5 KV电磁隔离

串口

• 接口：RS-232, 8-pin RJ45
• 信号：TxD, RxD, RTS, CTS, DTR, DSR, DCD

电源线保护

• Burst (EFT)： 4 KV (EFT), EN61000-4-4
• Surge： 2 KV, EN61000-4-5

内嵌功能

• 4个按钮的LCM显示屏
• 内嵌蜂鸣器
• 内嵌实时时钟
• 内嵌看门狗计时器

光纤

• 多模：0 ～ 2 km, 1310 nm (62.5/125 μm, 500 MHz*km)
• 单模：0 ～ 40 km, 1310 nm (9/125 μm, 3.5 PS/(nm*km)
• 多模：-20 dBm
• 单模：0 ～ 40 km, -20 dBm
• 多模： -14 dBm
• 单模：0 ～ 40 km, 0 dBm
• 灵敏度：-36 ～ -32 dBm (单模), -34 ～ -30 dBm (多模)

串行通信参数

• 校验位：None, Even, Odd, Space, Mark
• 数据位：5, 6, 7, 8
• 停止位：1, 1.5, 2
• 流向控制：RTS/CTS, DTR/DSR (仅NPort 5610), XON/XOFF
• 速率：50 bps ～ 921.6 Kbps

软件特点

• 协议：ICMP, IP, TCP, UDP, DHCP, BootP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP
• 工具：NPort管理员应用于Windows 95/98/ME/NT/2000/ XP/2003
• 驱动支持：Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver, Linux real TTY driver, SCO Unix, SCO OpenServer 5, UnixWare 7, UnixWare 2.1.x, SVR4.2
• 配置：Web浏览器/串口telnet console口，或Windows工具

电源需求

• 电源输入：100 ～ 240 VAC, 47 ～ 63 Hz, 或±48 VDC
• 电源功耗：5610-16：200 mA@100V, 145 mA@ 240V
• 5610-16-48V：215 mA (@48V max.)
• 5630-16：212 mA@100V, 130 mA@240V
• 5630-16-48V：215 mA (@48V max)

机械特性

• 材料：SECC金属外壳 (1mm)

工作环境

• 操作温度：0 ～ 55˚C (32 ～ 131˚F), 5 ～ 95% RH
• 储存温度：-20 ～ 75˚C (-4 ～ 167˚F), 5 ～ 95% RH

通过认证 EMC

• CE：EN55022 Class A/EN 55024
• IEC 61000-4-12 ( for NPort 5610-16, NPort5610-8-48)
• FCC：FCC Part 15 Subpart B Class A

安全

• UL：UL60950-1
• üV：EN60950-1

保修期：5年

选购配件

CBL-RJ45M9-150	150公分RJ45 8-pin转DB9针电缆线
CBL-RJ45F9-150	150公分RJ45 8-pin转DB9孔式电缆线
CBL-RJ45M25-150	150公分RJ45 8-pin转DB25针式电缆线
CBL-RJ45F25-150<
