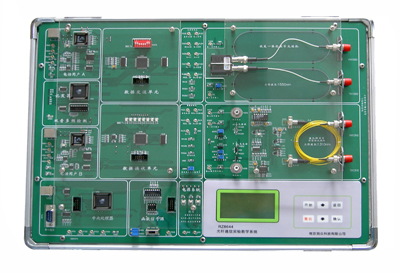

RZ8644(GX)光纤通信综合实验箱有很强的信道编码实验；CMI、5B1C、5B6B、加扰解扰等线路编码功能；增强了复接解复接功能、信令功能、系统性实验功能，在信令的支持下能完成平台间的电话呼叫接续系统实验；增加了液晶键盘控制，取代原有的接插件；光输入、输出接口均设计朝外，方便连接其它光器件；留有硬件扩展接口，可选配LED或LD性能测试模块，具有无光告警、自动功率控制APC等功能。实验平台布局美观、结构紧凑、并附有机玻璃保护。适合各大院校光通信专业的专科生、本科生、研究生以及教师和相关的科研技术人员使用。
一、技术参数
1．光端机三对：1310、1550、850各一对（850为多模，选配）；
2．1310用收发一体式；1550用LD激光器和LD光检测器及分立元件组成；850用LED发光器和检测器及分立元件组成；实验箱光端机配置齐全。
-既有一体化光端机，又有分立器件组成的光收发模块；
-有数字光收发模块，有模拟光收发模块端；
-有单模光纤传输模块，有多模光纤传输模块；
3.实验箱信源至电接口、电接口至光接口、光接口至光通路均分开，有助学生理解通信系统；
4.内置误码测试仪功能，无需外配误码仪，性价比高（测光接收器灵敏度和光器件插入损耗等）。
5.数据接口齐全，留有计算机RS232串口和USB接口，可完成异步数据的光纤传输和数字图像光纤传输。
6.模拟/数字电话光纤传输，带完整的电话呼叫接续功能，能在两个实验箱间进行4方呼叫通话。
7.带有标准E1接口，线路时钟可编程（从1个时隙至32个时隙即64KHZ---2048KHZ可编程），复接数据时隙可由PC机配置。
8.数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现，性能稳定。
9.有HDB3、AMI、CMI、5B1C、5B6B码型实验。 10.具有扰码解码功能。
11.留有硬件升级接口，可选配半导体LED（850nm）+多模光传输模块。
13.具有模拟图像光纤传输功能（LED选配模块，需配摄像头、监视器）。
14.采用液晶键盘显示管理实验参数，取代原有的接插件，实验方便直观。
15.光端机的光输入、输出接口都由尾纤、法兰引出，有效的防止实验操作时对光端机的物理损伤。
16.平台上的电信号、光信号接口均对外开放，实验者可自行连接电信号、光信号，构建各种方式的通信系统，增加了实验者的动手机会，加强了实验的参与性。
17.整板采用有机玻璃覆盖保护，便于实验室管理。
18.平台上有CPLD、MS-51单片机、电话呼叫系统、液晶键盘、计算机串口、USB接口等资源，满足学生的软硬件的二次开发需求。
二、实验内容
第一章 光纤通信认知实验
实验1 光纤、光缆的识别实验
实验2 电光、光电转换传输实验
第二章 光发射端机指标测试实验
实验1 数字光发端机的平均光功率测量
实验2 数字光发端机的消光比测量
实验3 半导体LD光源的P-I曲线绘制实验
实验4 自动光功率控制（APC）测试
第三章 常用光无源器件测试实验
实验1 光纤活动连接器
实验2 光衰减器的性能指标测量
实验3 光隔离器的性能指标测量
实验4 波分复用器的性能指标测量
实验5 光分路器的性能指标测量
第四章 光接收端机指标测试实验
实验1 数字光收端机的灵敏度测量
实验2 数字光收端机的动态范围测量
第五章 电信号传输编译码原理实验
实验1 AMI/HDB3编码原理实验
第六章 光传输线路编译码实验
实验1 CMI编译码原理及光传输实验
实验2 5B6B编码原理及光传输实验
实验3 5B1P编码原理及光传输实验
实验4 加扰、解扰原理及光传输实验
实验5 光纤信道眼图观察
第七章 光纤传输系统综合实验
实验1 模拟/数字电话光纤传输系统实验
实验2 计算机数据光纤传输系统实验
实验3 数字图像光纤传输系统实验
实验4 数字时分复接系统光通信实验
实验5 E1数据光传输实验
实验6 SDH段开销字节观察实验
实验7 SDH高阶通道开销字节观察实验
实验8 SDH低阶通道开销字节观察实验
实验9 SDH帧的复用与定位
第八章 光纤通信二次开发
实验1 光纤传输线路编译码开发
实验2 RS232数据传输开发
实验3 USB数据传输开发
实验4 时分复用解复用开发
实验5 数字锁相环开发



三、选配资源
-模拟摄像头、监视器
-半导体LED+多模光传输模块（850nm）
-光功率计，要求：波长1550/1310/850nm； FC/ST或万能接口。
-波分复用/解复用器一对（配法兰），要求：波长1550/1310；FC接口。
-可调衰光减器，要求：接口FC。
-光分路器，要求：中心波长1550/1310；分光比50.0%。
-小电话机单机，要求：2部，带按键、水晶头连接线。
-数字示波器
