V5系列单片机仿真器硬件特点
- 综合采用HOOKS、SP、CoolHOOKS多种仿真技术，可以仿真8位51全系列CPU
- 仿真的芯片达到数千种，最高仿真频率达50M，最低可以仿真20K，且支持宽电压范围仿真(2.0V-5.5V)，仿真存贮器多达256K。
- 通用仿真器：可以更换不同的仿真头，使用户任意选择仿真的CPU。可选配仿真头：POD-S8X5X、POD-H8X5X、POD-H591、POD-H552、POD-H592。
可仿真8位51全系列:
| INTEL |
80c31/32/51/52、80c/31/32/51/52
80c152/JA/JB/JC/JD、8751/52/54 |
| ATMEL |
87F51/52、89C/51/52/55/1051/2051/4051
89S/51/52/53/8282/8253
89C51/ED2/RC2/RD2/RE2/SN2D2/SND3、T8XC251/G1D/G2D
T8XC5121、TS80C/52X2/54X2/58X2 |
Cypress
Semiconductor |
EZ-USB(AN21XX)、EZ-USB(CY7C68XX) |
| WINBOND |
77C/512/516/58、77E/516/532/58/516B
78C/32/33/54/58/516/51D/52D、79E/532/548/632/648
78E/354/365/374B/516/516B/51/52/54/58 |
| PHILIPS |
80C/31/32/451/51FA/RAX、8XC/528/550/552/575/591/592/652/654
8XC51/RA+/RB+/RC+/RD+、P89C51/RA2XX/RB2XX/RC2XX/RD2XX
P89C/660/662/664/668/669/738/739
P89LPC/902/903/904/906/907/914/915/916/920/921/922/
P87LPC/759/760/761/762/764/676/778
P83/87/C654X2/660X2/661X2/557E8/E560/557E4 |
Hynix
Semiconductor |
GMS90C/31/32/320/51/52/54/58、GMS90L/31/32/320/51/52/56/58
GMS97C/1051/2051/51/52/54/56/58、GMS90L/1051/2051/51/52/54/56/58
HMS91C7432、HMS9XC7132、HM9XC71 |
| SST |
89C/54/58/59、89E/516RD2/554RC/564RC、89X/516RD2/52RD2/54RD2/58RD2
89V/51XX/52XX/54XX/55XX/56XX |
| STC |
89C/516RDX/51RX/58RX、89LE/516RDX/51RX/52RX/53RX/54RX/58RX |
| SyncMOS |
sm/59264/5964/5964A/89516A/8952A/8954A/8958A、
89S16R1/89T161R1、SU7301/SM79108 |
| DALLES |
DS80C/310/320/323/3901/4001、DS87C/520/530/550、DS89C420 |
还可以仿真其它厂家Acer Labs、Advance Group、Actel、ISSI、OKI、Maxim、Simens……完全
实时仿真51CPU的特殊功能，增加的I/O口、A/D、D/A、CAN、EXTRAM、EEPROM、I2C、SPI、PCA、
ISP、PWM、双UART、双DPTR、WDT、RTC、USB和Lin等。 |
- 仿真器采用全新的仿真结构：
1：仿真头内置，提高仿真频率，达到业界最高 50MHz，仿真接口与真实芯片大小相等，使用方便
2：程控时钟，可直接在调试界面中设置晶振频率。频率范围（20K-100M）方便用户进行仿真调试
3：仿真器连接用户板以后，自动检测用户板的工作电压，并且在软件的界面中显示
4：自动检测用户CPU的时钟数，用户只要插入仿真的CPU即可，仿真器自动识别用户CPU是 4时钟， 6时钟还是12时钟，并在软件界面中显示
5：USB 接口，使用灵活，通信速度高
- 逻辑分析仪：
逻辑分析仪是一种类似于示波器的波形测试设备,它可以监测硬件电路工作时的逻辑电平(高或低),并加以存储,用图形的方式直观地表达出来,便于用户检测,分析电路设计(硬件设计和软件设计)中的错误,逻辑分析仪是设计中不可缺少的设备,通过它,可以迅速地定位错误,解决问题,达到事半功倍的效果。
对于V5/L仿真器, (A)在40M及以下的采样速度下,也有两种选择，1：采样通道数达32路，每路采样深度为32K；2：采样通道为16路，每路采样深度为64K。(B)若是在50M、100M采样速度下，可采样通道数为16路，采样深度为64K。除了采样内部信号，还可以采样外接8路信号,以观察分析用户板上电路工作情况。V5/L仿真器所带的逻辑分析不具备条件触发功能，只能与仿真器同步工作。

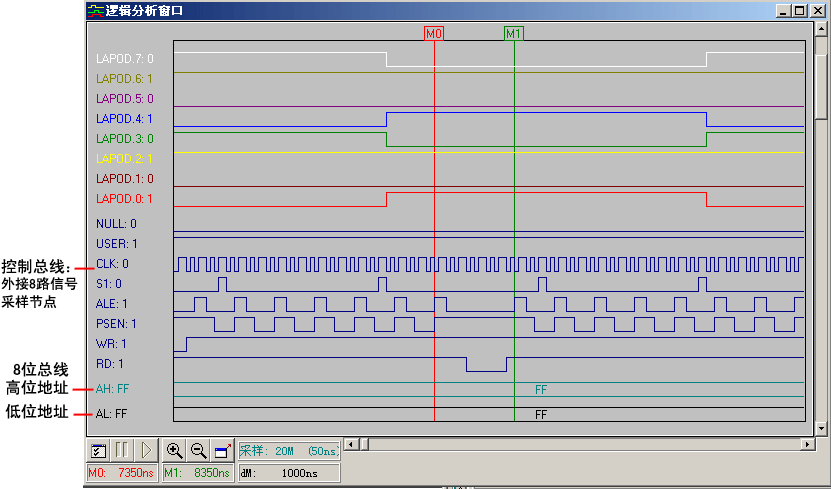

逻辑分析仪的波形可以显示地址高位,地址低位，数据线，外部探勾信号。根据所仿真的CPU不同，在逻辑分析仪图形窗口中显示的信号名的也有所不同。下面是对逻辑分析仪图形窗口中一些标尺来按键的说明，利用这些工具可以很方便地观察，分析采样到的逻辑信号。
- 跟踪器
跟踪器在运行用户程序时，跟踪程 |
