产品名称:GX-PXA270RP嵌入式教学实验开发系统
产品价格:9800元
在线订购:订购


  - 返回 -


    北京革新创展科技有限公司本着“专业技术服务教学”的目的,针对嵌入式系统新的发展隆重推出高端GX-PXA270RP嵌入式教学实验开发系统,即可以满足普通嵌入式教学,又可为实时视音频编解码、网络无线传输、流媒体等高端嵌入式应用提供稳定灵活的平台。
    GX-PXA270RP教学开发系统,基于公司最新的XScale架构PXA27X ARM系列处理器,是MARVELL公司目前性能最为强劲的移动处理器,已经成为高端移动设备中最受欢迎的处理器之一。PXA270最高主频可达624MHz,它引入了高性能多媒体技术,能够大大提升多媒体处理能力;同时加入了MARVELL SpeedStep动态电源管理技术,在保证CPU性能的情况下,最大限度地降低移动设备功耗,可以广泛应用于PDA、智能手机、PMP等产品的开发中。
    GX-PXA270RP核心模块是以MARVELL公司的嵌入式处理器PXA270为核心,整合了大量的外围资源,形成的高性能小型化嵌入式处理部件。它采用XSCALE内核,集成度高,可靠性好,设计精细实用。是国内PXA270同类型产品体积最小的模块之一。本模块适合作为工业控制,仪器仪表或相关嵌入式控制的核心数据处理与存储单元。
    开发平台采用核心板外加扩展板的模式,支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系统。
     为辅助教学,我们配套了详尽的实验指导书、例程,可通过基础实验的学习,熟悉Linux、WinCE环境的建立以及各种硬件的驱动,并有高级实验进一步锻炼学生的开发能力。这就适应了由简单到复杂,从基础到高级的教学模式,为学生掌握嵌入式开发要领具有很强的引导性、并留有余地可培养学生进行类似开发。

270EP核心板硬件资源

  • CPU:MARVELL PXA270 520M
  • SDRAM:64Mbyte
  • FLASH:32MBytes NOR FLASH
  • 以太网:100M Ethernet controller (LAN91C111)
  • 4个LED
  • EEPROM:16Kb
  • 独立RTC
  • BUFFER:LVC245A
  • 电源:LDO
  • 接口:160 PIN 接口
  • CPLD:Xilinx 95144
2440核心板硬件资源(可兼容选配)
  • CPU:SAMSUNG S3C2440A 400M:USB HOST、USB CLIENT各一个
  • SDRAM:64M Bytes
  • NANDFLASH:64M Byte
  • NORFLASH:8 M Byte
  • NET:DM9000A
  • AUDIO:UDA1341TS
底板硬件资源
  • 1GBytes NAND FLASH
  • SD卡槽一个
  • 笔记本式IDE硬盘接口
  • 100M 以太网接口
  • USB BOST:支持USB鼠标、键盘、蓝牙、U盘、摄像头和无线上网
  • USB CLIENT
  • 3路RS232接口
  • 2路RS485接口
  • 并口:1路DB25
  • CPLD:Xilinx 95144
  • 视频:7寸 TFT LCD(包含触摸屏和有机玻璃外壳);16:9 显示,分辨率:800 × 480
  • VGA:标准VGA接口,分辨率:640 × 480
  • 音频:AC97标准音频。2路小三心音频接口
  • 触摸屏:4线电阻式触摸屏
  • 5路AD:16bits AD: 1路;8bits AD: 4路
  • 1路DA输出
  • LM75温度传感器
  • 1个电位器
  • LED数码显示:18个LED工作状态指示;1个七段数码管;1个8 × 8 LED点阵20pin
  • 键盘:4×5键盘矩阵
  • 按键:3个功能按键
  • 1个蜂鸣器
  • 1个继电器
  • 1个光电传感器
  • 1组拨码开关
  • 电源:外接 5V/ 3A 直流电源
  • 总线扩展接口:192pin的欧式座扩展,支持以下可选扩展模块:GPS&GPRS模块;射频&IC模块;指纹模块; 802.15.4模块;电机模块;……
  • SENSOR MODULE:兼容OURS-VI智能传感器扩展
产品优势

    GX-PXA270RP采用核心板加底板的配置,核心板与底板接口更加稳定可靠,调试和应用更加方便,使用户有更灵活的扩展方式,且核心板资源丰富,可应用于工程开发。
    开发环境:支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系统。
    扩展功能: 针对各院校不同专业的工程需求,开发平台设计了双排欧式座扩展接口,提供了众多可选扩展资源,并有相应的实验例子,如GPS实验、GSM/GPRS实验、非接触式射频卡实验、直流/步进电机实验、指纹识别实验等等,并兼容OURS-VI智能传感器扩展。
    大容量的储存能力:板上1GB Nand Flash,符合海量储存需求。

为配合嵌入式毕业设计、创新实验与嵌入式竞赛,众多扩展模块可供选择
  • DSP6713&USB2.0扩展板:DSP6713实现音频实时采集压缩编解码,配套独立数字信号处理实验,通过HPI和主机通信。USB2.0实现和PC的高速数据传输,实测稳定超过16M字节/秒
  • CAN&485通信扩展板:工业标准CAN总线和485总线扩展接口,配套软件驱动及实例实现数据通信
  • GPS&GPRS扩展板:GPS扩展板实现全球定位地理信息获取,GPRS扩展模块实现短信收发及语音通信,配合实验箱,可实现远程数据采集、通信
  • 电机扩展模块:直流及步进电机控制扩展,及继电器输出扩展,实现强电控制
  • 蓝牙&802.15.4扩展模块: 局域无线的两种常见通信协议,可实现无线数据传输和无线控制,是信息家电和无线传感器网络的核心部分
  • 射频卡&IC卡扩展板: 可实现射频卡和IC卡的读写,可了解RF-ID先进技术的基本原理
  • 热敏滑动指纹传感模块: 采用先进的热敏滑动指纹传感器,熟悉生物特征信号的基本处理,提供数据采集、预处理、图像重构实例
  • FPGA扩展模块: Altera Cyclone II 20万门FPGA EP2C5、配置芯片EPCS4、16个发光二极管、2个八段数码管、4*4键盘矩阵、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS两种下载配置模式、可独立供电,单独使用
智能传感器扩展及仿真器(可选)
  • 温度传感器扩展板:温度灵敏度mV /ms-2:±0.5°C @25°C
  • 湿度传感器扩展板:湿度测量范围:±3.5%RH
  • 光电传感器扩展板:硅光电池传感器,光敏面积:5.7×5.7mm,响应波长:320-1100nm,峰值波长:800nm,开路电压(100Lx):≧300mV,短路电流(100Lx):≧16mA
  • 电位传感器扩展板:0~3.3V手动可调
  • 霍尔传感器扩展板:模拟霍尔位置传感器,激光修正的薄膜电阻提供高精度(零点±3%,灵敏度±3%)以下和温度补偿减小零点和增益温飘
  • 磁阻传感器扩展板:磁场范围是+/-2高斯,分辨率为27微高斯,灵敏度为3mV/V/高斯霍尔效应传感器
  • 压力传感器扩展板:灵敏度0.12 mV/g,线性度±1.5 %量程;重复精度;零位漂移±0.5 mV
  • ARM10仿真器:支持内核为XSCALE PXA27X的程序下载及仿真调试

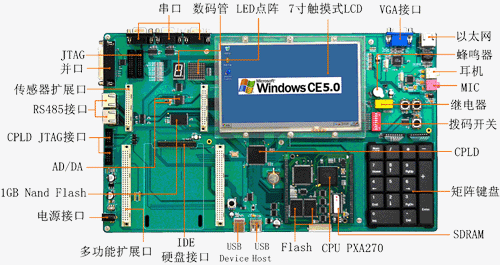

实验系统结构示意图 (查看放大图片)


软件资源

Linux:
内核——Linux Kernel 2.4.21 (2.6.11单独订购) ( 源代码 )
系统引导程序——Boot Loader (源代码)
文件系统——JFFS2
GUI——QT
Device driver——Ethernet, USB Host, Serial Port, VGA, LCD, Touch Screen, Audio, MMC port, Keypad, LED 数码管…
Application——Blue Tooth,WEB服务器,多媒体播放,GSM,GPS
Tool China——GUN, MKFS.JFFS2, Jflash

WinCE:
板级支持包——WinCE 5.0 BSP(标配)、WINCE6.0BSP (单独订购)
Device Driver——Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, LED 数码管 ,1GB Nand Flash…

实验内容

一、Linux实验
Linux基础实验
实验一、CPU GPIO实验
实验二、PWM控制实验
实验三、中断实验
实验四、数码管显示实验
实验五、嵌入式总线控制实验
实验六、 LED点阵驱动实验
实验七、AD驱动实验
实验八、DA驱动实验
实验九、小键盘驱动实验
实验十、LCD控制实验
实验十一、触摸屏驱动实验
实验十二、VGA显示实验
实验十三、Web服务器实验
实验十四、网络传输实验
实验十五、多线程实验

Linux扩展实验(需选配扩展模块可做)
实验一、USB蓝牙设备实验
实验二、射频卡读写实验
实验三、指纹识别实验
实验四、RS485实验
实验五、GPS实验
实验六、GSM/GPRS实验
实验七、CAN总线通信实验

LinuxQT实验
实验一、嵌入式图形开发环境的搭建
实验二、“Hello word “QT初探
实验三、创建一个窗口并添加按钮
实验四、对象间通信:signal和slot机制
实验五、菜单和快捷键
实验六、工具条和状态栏
实验七、鼠标和键盘事件
实验八、对话框
实验九、QT中的绘图

二、WinCE实验

WINCE6.0实验:
WINCE基础实验
实验一、编写WinCE程序
实验二、编写dialog程序
实验三、液晶屏坏点测试程序
实验四、录音机测试程序
实验五、简单聊天室程序
实验六、视频点播VOD实验
实验七、CESMPlayer播放器实验
实验八、EXTKey中断实验
实验九、PWM控制实验
实验十、LED数码管驱动实验
实验十一、GPIO LED数码管实验
实验十二、开发LEDary应用程序
实验十三、串行通信实验
实验十四、总线控制实验
实验十五、串口通讯测试程序(对话框版)

WINCE扩展实验(选配对应扩展模块可做)
实验一、GPS实验
实验二、GSM实验
实验三、电机实验
实验四、射频卡实验
实验五、摄像头图像采集实验
实验六、心电高精度数据采集实验
实验七、蓝牙实验
实验八、扫描仪实验
实验九、指纹识别实验
实验十、超声波测距实验

标准配件

  • PXA270RP开发板一块:包括270RP核心板,270RP底板和7寸16:9液晶屏
  • DC 5V 3A直流电源一个(支持AC 100~240V输入)
  • 直通串口线延长线一条 (一头针一头孔)
  • 直通并口线延长线一条 (一头针一头孔)
  • 交叉网线一条 (2米)
  • XSCALE JTAG连接线
  • USB A-B口转接线一条
